CUM SE ANCOREAZĂ PLĂCILE DE SUSȚINERE ÎN ZONELE SEISMICE

Sisteme de prindere pentru zone seismice

Hilti fastening systems for seismic construction design

Cutremurele sunt un lucru mult mai obișnuit decât credem noi, ele având loc zilnic, peste tot în lume.

Nu aduc doar costuri însemnate în vieți omenești, dar și pagube enorme pentru clădiri și pentru economie.

Toate acestea pot fi limitate printr-o bună proiectare la seism a construcțiilor.

Este important ca proiectarea seismică să cuprindă atât elementele structurale cât și nestructurale ale clădirii, dat fiind faptul că cercetările au demonstrat că sistemele nestructurale suferă cele mai mari deteriorări, în timpul cutremurelor, în clădirile cu destinație comercială.

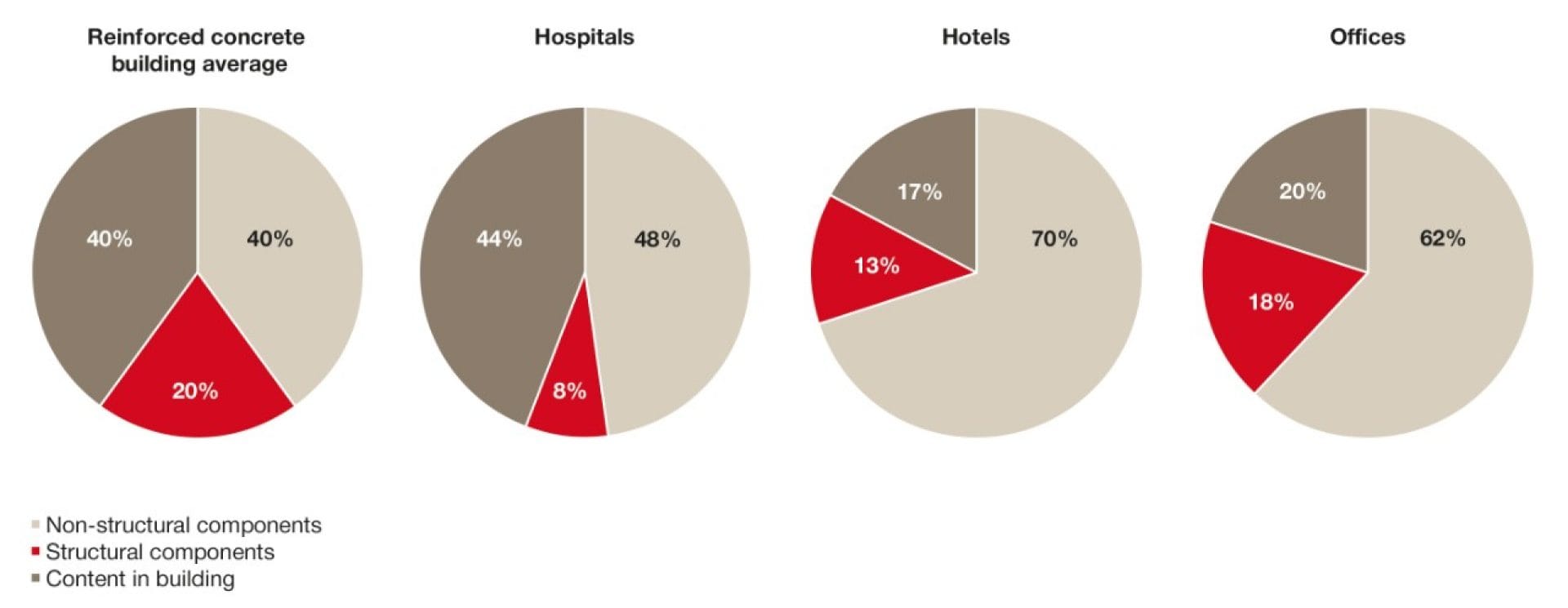

Repair Costs Resulting From a Seismic Event

Repair costs and loss assessment after seismic events

COMPORTAMENTUL ANCORELOR ÎN TIMPUL CUTREMURULUI

Anchor performance and behaviour in seismic applications

Condițiile seismice modifică în mod semnificativ comportamentul ancorelor, spre deosebire de condițiile statice.

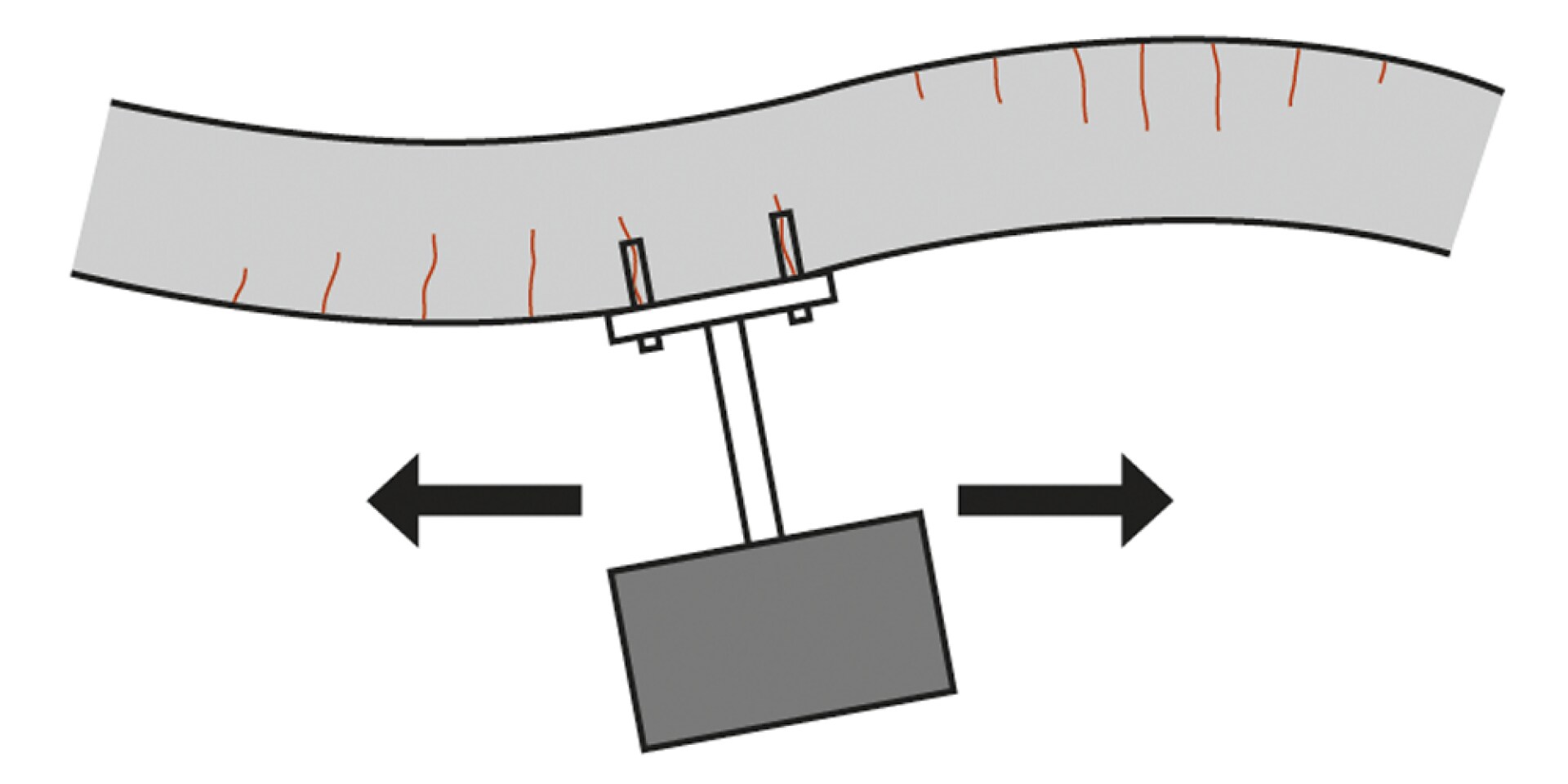

Cyclical loads and multi directional forces acting on anchor applications during an earthquake

High cyclical loads due to inertia forces in the multi-directions.

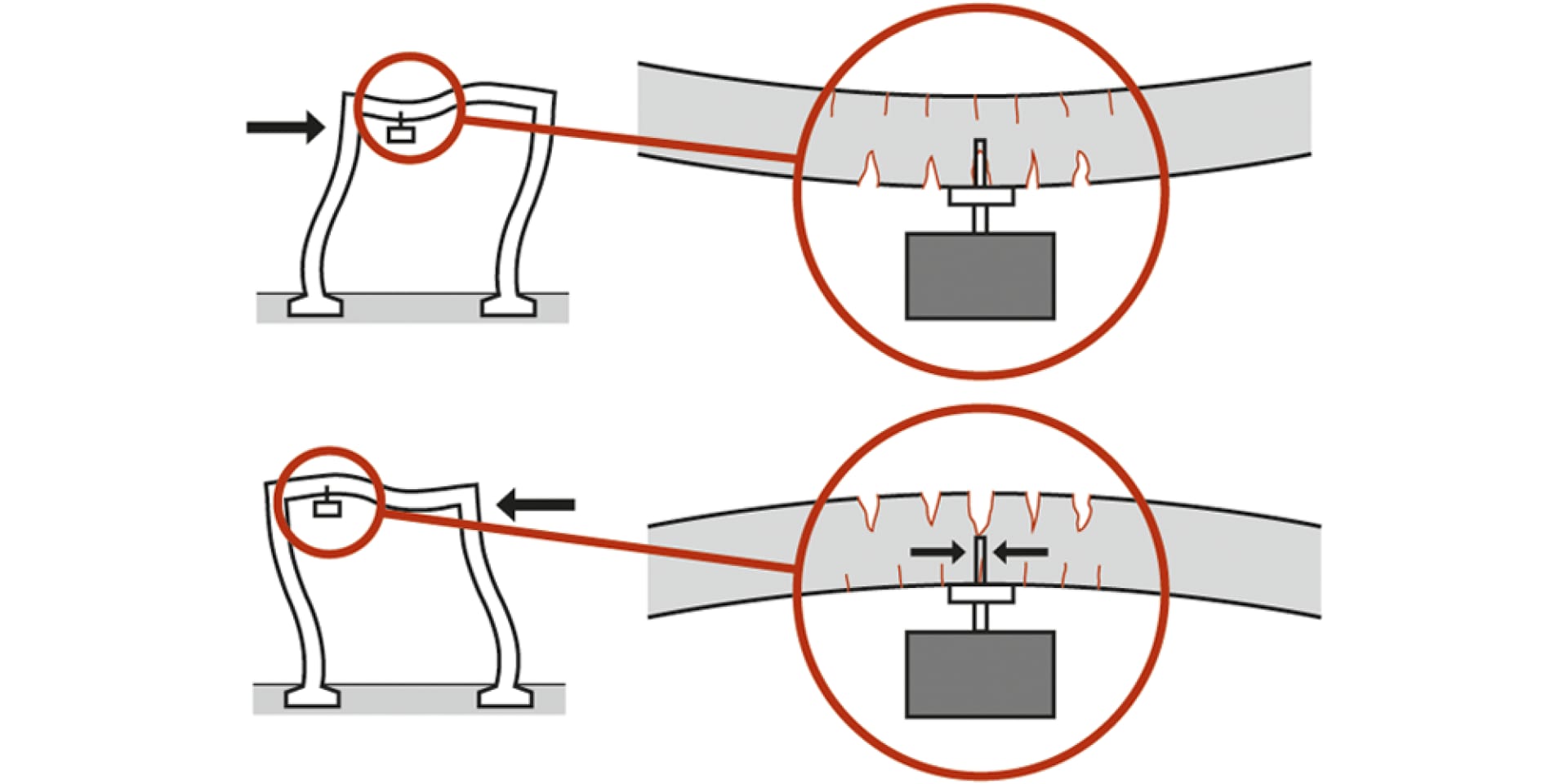

Loaded anchor behaviour during an earthquake

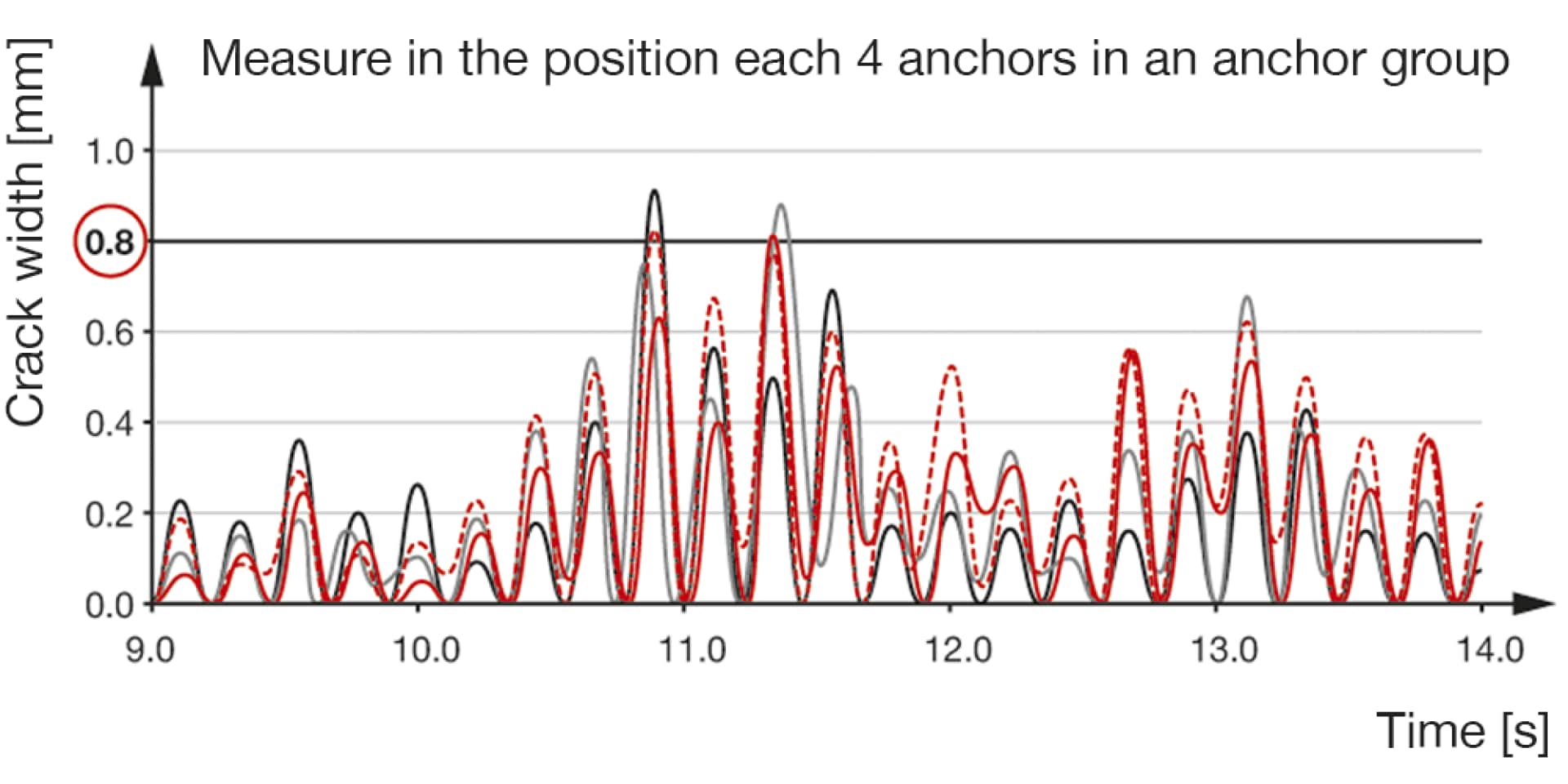

Cracks open and closing dramatically during earthquake. Loaded anchor tend to slip out under such crack cyclic pattern.

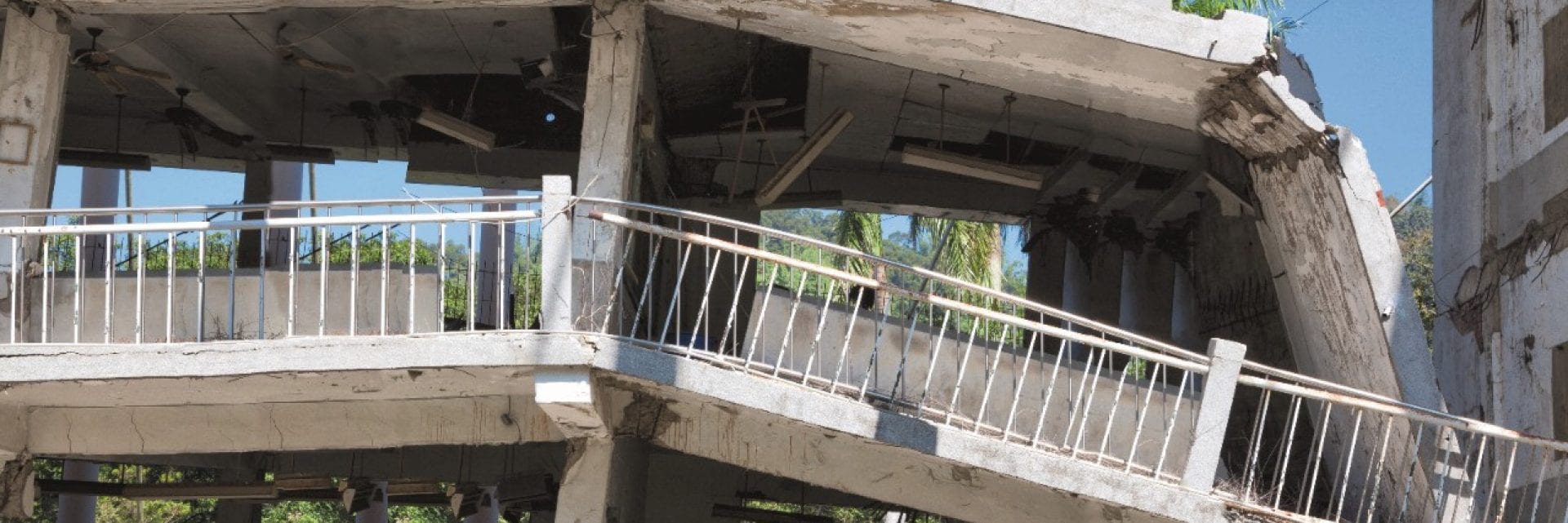

Understanding the issues in seismic areas

Hilti conducts research on Earthquake resistant construction

Our expertise gives you greater security in seismic zones.

CONFORMITATEA ANCORELOR CU CODURILE DE PROIECTARE SEISMICĂ

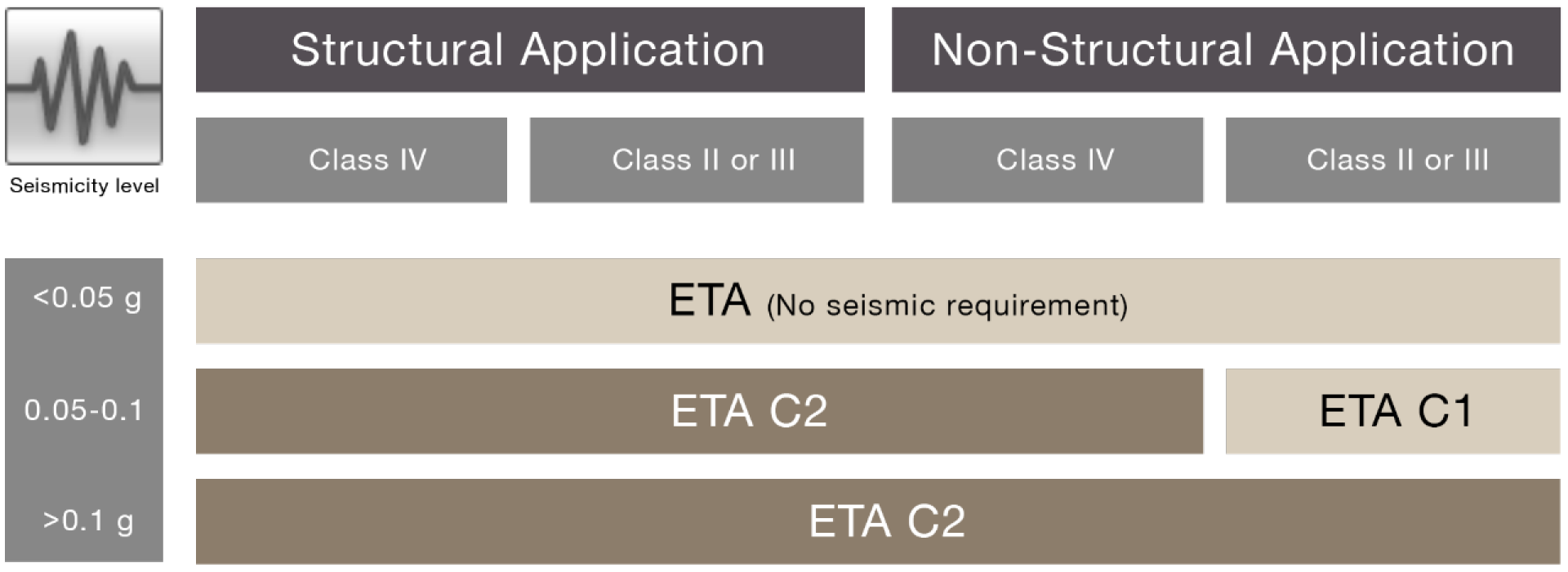

Hilti code compliant anchors for seismic performance categories C1 and C2

Există deja coduri în vigoare pentru determinarea tipurilor de ancore care ar trebui utilizate în zonele seismice.

EOTA TR045 stabilește în mod clar că majoritatea aplicațiilor permit doar utilizarea categoriei C2 de sisteme de ancorare pentru zonele seismice.

La Hilti, producem o gamă de ancore care respectă codul de proiectare și se încadrează în categoria de performanță seismică C2.

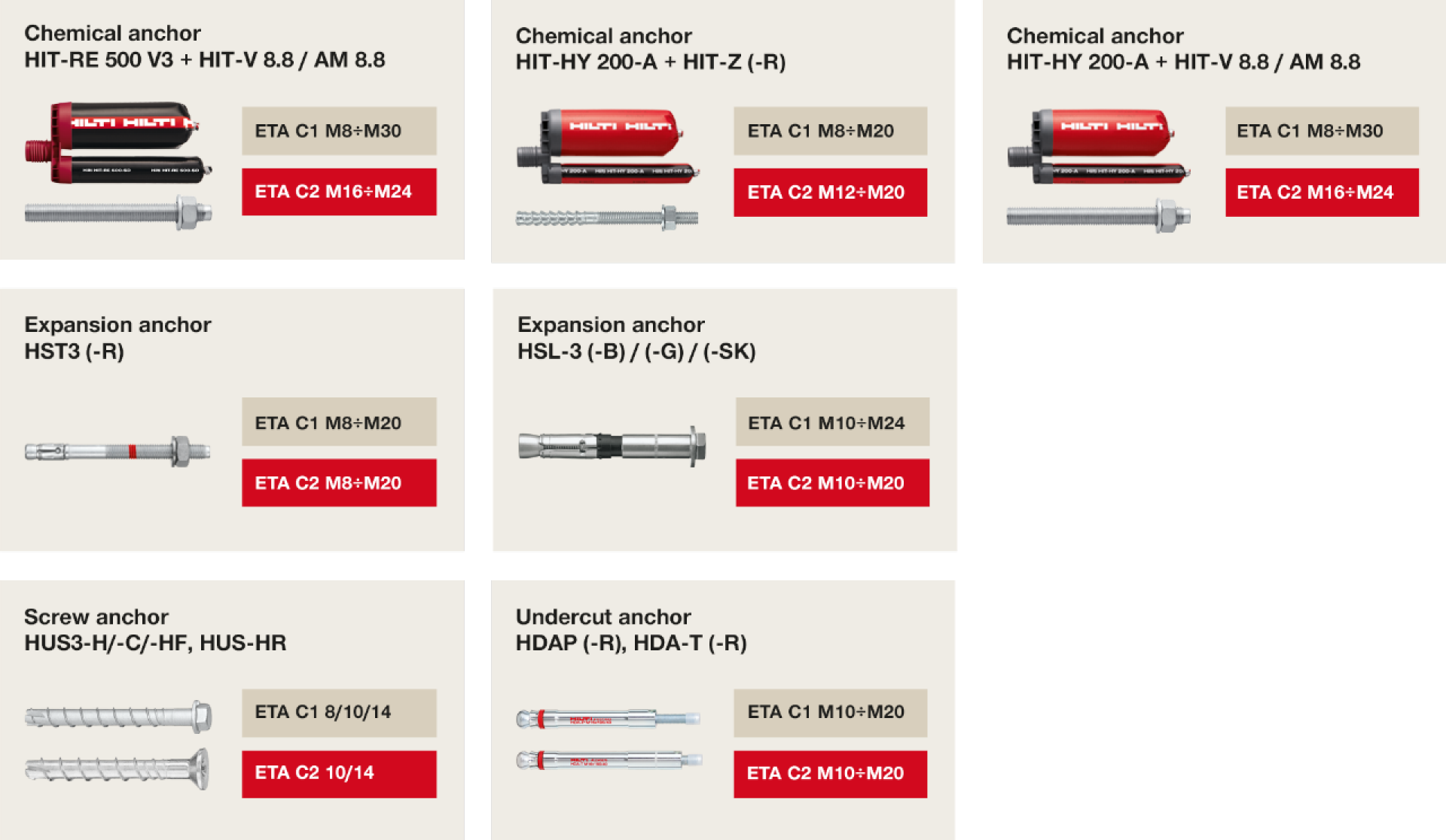

Anchor fasteners with an ETA Qualification

Hilti anchor fasteners with ETA qualification

CUM SE PROIECTEAZĂ ANCORELE PENTRU ZONELE SEISMICE

Hilti PROFIS Anchor software for seismic design

La Hilti, echipa noastră de ingineri te poate ajuta să proiectezi sistemele de ancorare – trebuie doar să contactezi biroul local Hilti pentru mai multe detalii.

Sau poți utiliza software-ul nostru de proiectare, Hilti PROFIS Anchor. Acesta cuprinde produse 2D și 3D marca Hilti, conforme cu codurile de proiectare, împreună cu documentații și specificații importante.

Software-ul PROFIS Anchor efectuează calcule seismice conform EOTA TR 045. Oferă trei soluții pentru ancorarea plăcilor de susținere în zonele seismice:

Proiectarea capacității

Sistemul de ancorare este proiectat pentru forța corespunzătoare randamentului unei componente ductile sau, dacă este mai mic, pentru forța maximă care poate fi transferată de elementul fixat sau de elementul atașat.

Proiectarea elastică

Sistemul de prindere este proiectat pentru încărcarea maximă care generează un comportament elastic al sistemului de prindere sau al structurii.

Proiectarea în baza cerințelor privind ductilitatea ancorelor

Această proiectare privind cedarea oțelului ductil necesită prevederea unei ancore clasificate drept ductilă. Această abordare se poate aplica numai componentei de tensiune și este necesar să se țină seama de câteva prevederi, pentru a fi siguri că respectiva cauză a cedării este reprezentată de cedarea oțelului.

În software-ul de proiectare PROFIS Anchor am integrat și rezultatele cercetărilor întreprinse de Hilti, astfel încât, aici poți găsi soluții care depășesc limitele EOTA TR 045.
