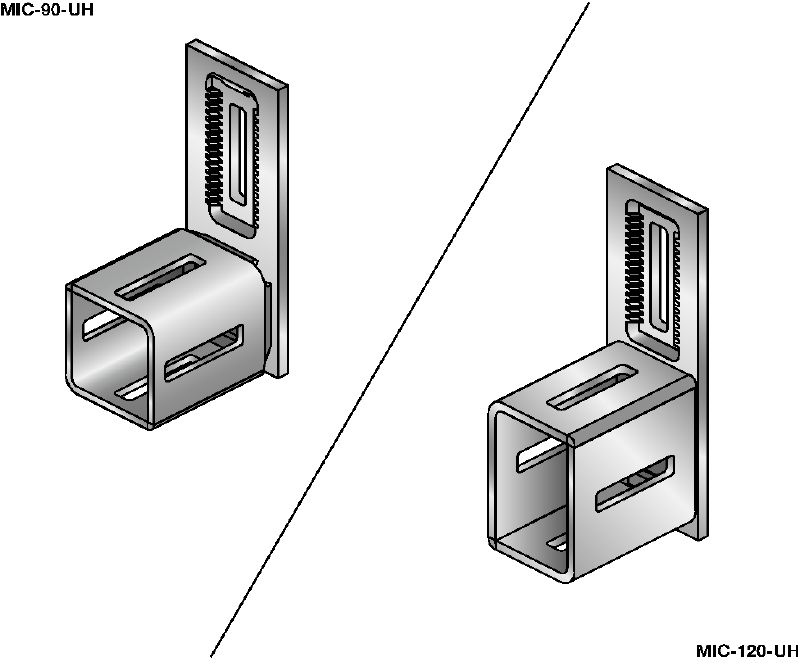

Conector MIC-UH
Conector zincat la cald (HDG) standard, pentru fixarea grinzilor MI perpendicular una pe alta
- Compoziţia materialului: Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; Placă de sprijin, placă cu dinți: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; Bolț: oțel clasa 8.8; Piuliță: oțel clasa 8
- Finisarea suprafeţei: HDG: Conector, 55 µm - DIN EN ISO 1461; Placă de sprijin, placă dințată, bolț, piuliță 45 µm - DIN EN ISO 1461
- Condiţii de mediu: Exterior, poluare redusă până la moderată (C3/C4 - redusă)
Caracteristici tehnice
Compoziţia materialului
Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; Placă de sprijin, placă cu dinți: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; Bolț: oțel clasa 8.8; Piuliță: oțel clasa 8
Finisarea suprafeţei
HDG: Conector, 55 µm - DIN EN ISO 1461; Placă de sprijin, placă dințată, bolț, piuliță 45 µm - DIN EN ISO 1461
Condiţii de mediu
Exterior, poluare redusă până la moderată (C3/C4 - redusă)
Cuplu de strângere
84 Nm
Mărime cheie
19 mm
Documente
Caracteristici și Aplicații
Caracteristici
- 50 mm (2") marja de reglare inițială pentru asamblare rapidă
- 5 mm (0,2") marja de reglare fină pe verticală pentru flexibilitate crescută
- 25 mm (1") marja de reglare orizontală posibilă datorită slotului din conector
- Conectorul este prevăzut cu piulițe cu autoblocare pentru protecție împotriva vibrațiilor
- Proiectat pentru instalare rapidă de către o singură persoană
Aplicații

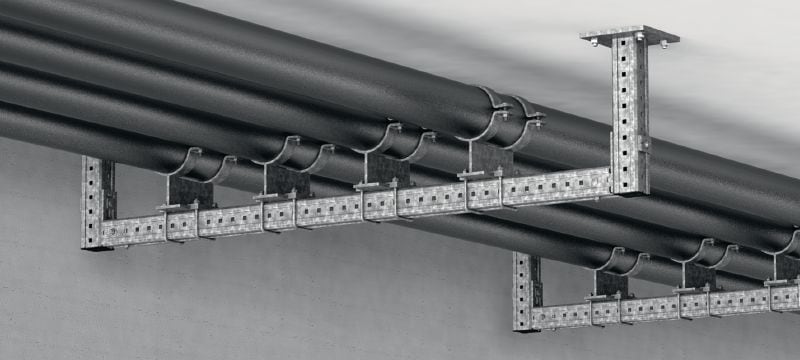

- Face parte dintr-un sistem modular pentru susținerea paturilor de cabluri, a conductelor și a elementelor secundare din oțel
- Instalarea grinzilor MI între doi pereți
- Conector cu flexibilitate mare pentru aplicații multiple
- Capacitate la sarcină la forfecare mare (nu și în cazul structurilor cu suport consolă)
- Recomandat pentru utilizare în exterior sau interior, în medii cu o coroziune moderată
Pentru informații privind aprobarea sau certificatul, consultă articolele individuale.
