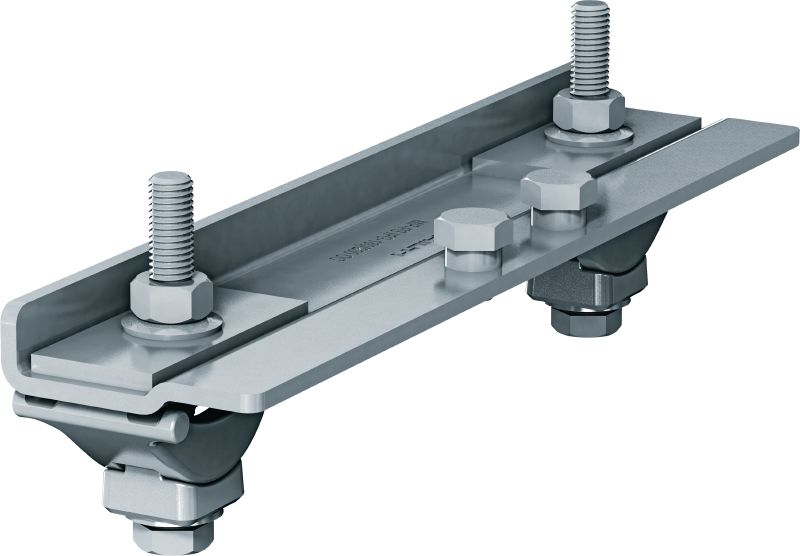

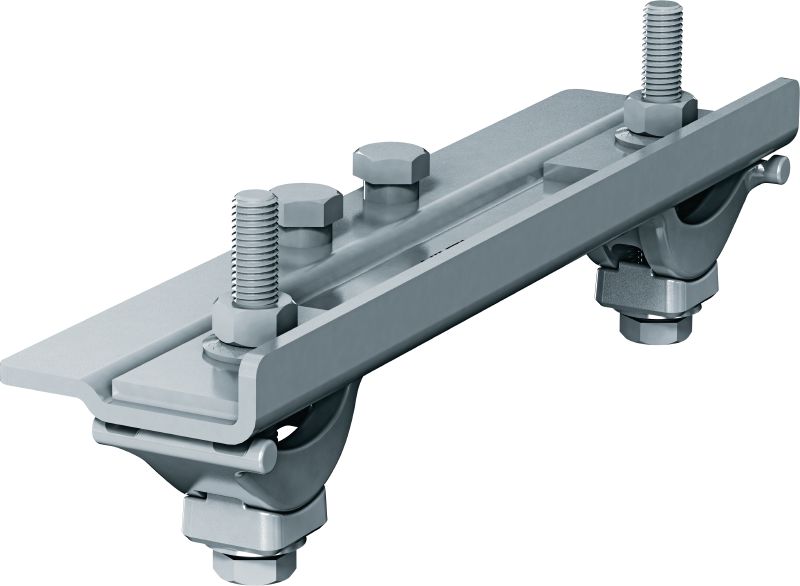

Conector punct fix MP-PS pentru grindă

Conectori pentru grinzi pentru fixarea tălpilor colier MP-PS pe grinzile din oțel

Rezistență la foc (da/nu): Nu
Rezistenţă la temperatură: -20 - 300 °C
Compoziţia materialului: Cleme grindă (clemă de fixare + suport): Fontă conform DIN EN1562, Placă de bază: S280GD conform EN10346, Șaibe dreptunghiulare: S235JR – Yield280 conform HN 707, Bolțuri: Clasa F 8.8 conform ISO 898-1, Piulițe: Clasa 8 conform ISO 898-2, Șaibă de fixare: C60E conform EN10132-3, Șaibe cilindrice: Oțel inoxidabil X5CrNi18-10 conform EN10088-3

Caracteristici tehnice

Rezistență la foc (da/nu)

Rezistenţă la temperatură

-20 - 300 °C

Compoziţia materialului

Cleme grindă (clemă de fixare + suport): Fontă conform DIN EN1562, Placă de bază: S280GD conform EN10346, Șaibe dreptunghiulare: S235JR – Yield280 conform HN 707, Bolțuri: Clasa F 8.8 conform ISO 898-1, Piulițe: Clasa 8 conform ISO 898-2, Șaibă de fixare: C60E conform EN10132-3, Șaibe cilindrice: Oțel inoxidabil X5CrNi18-10 conform EN10088-3

Grosimea materialului

Toate componentele din tablă: 5 mm

Finisarea suprafeţei

Cleme grindă și șaibe dreptunghiulare: DIN EN ISO 1461, placă de bază: ZM300, bolțuri/piulițe: ISO 10684, Șuruburi de fixare: ISO 10683, șaibe cilindrice: oțel inoxidabil

Zincat la cald

Condiţii de mediu

Exterior, poluare redusă până la moderată (C3/C4 - redusă)

Tip material de bază

Suport modular

Mărime cheie

19 mm

Grosime grindă oțel

3 - 36 mm

Grosime min. grindă oțel

3 mm

Grosime min. grindă oțel (conversie inci – sistem imperial)

1/8 in

Grosime max. grindă oțel

36 mm

Grosime max. grindă oțel (conversie inci – sistem imperial)

1-7/16 in

Documente

Caracteristici și Aplicații

Caracteristici

Instalare simplă – metodă ușor de reglat și adaptat pentru montarea talpă colier pe grinzi din oțel
Fixare pe șantiere mai sigure – funcție de prindere pentru a evita sudarea și găurirea
Parte din sistemul de talpă colier MP – o soluție reglabilă pentru aproape orice lățime relevantă de grindă din oțel
Design suplu – permite un acces mai bun ori de câte ori izolația pentru conductele la cald trebuie să fie înfășurată în jurul tălpii colier
Adecvat pentru montarea în picioare, suspendată sau orizontală sau verticală pe coloanele de grindă tip I

Aplicații

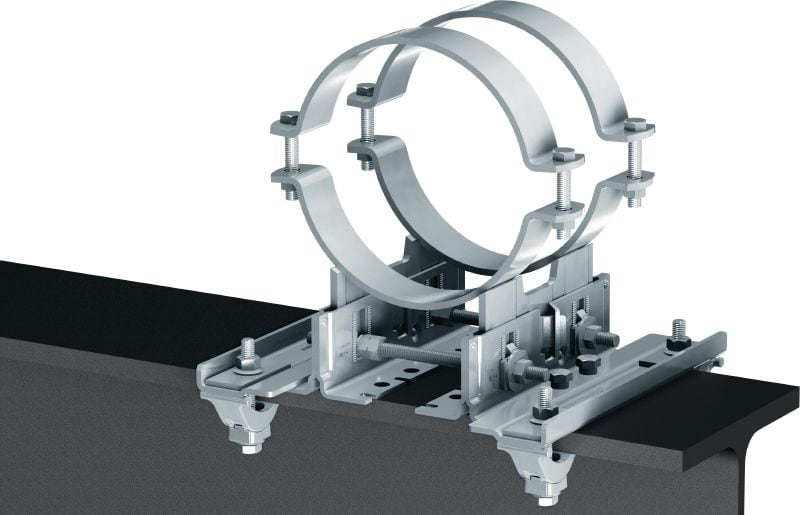

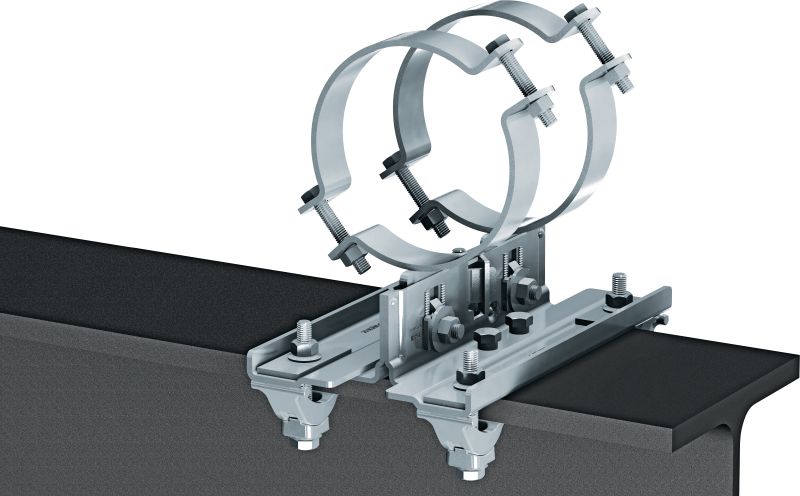

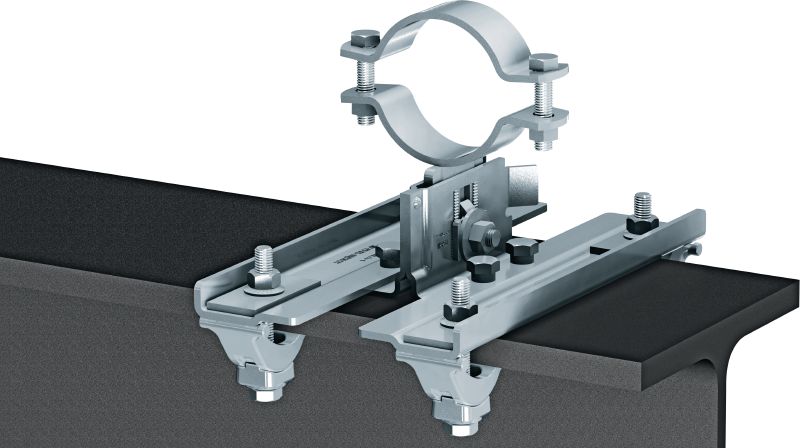

Fixarea tălpii colier MP-PS folosită ca punct fix pe grinzile din oțel
Recomandat pentru a fi utilizat în aplicații interioare sau exterioare cu un nivel redus până la moderat de poluare (C3)

Pentru informații privind aprobarea sau certificatul, consultă articolele individuale.
