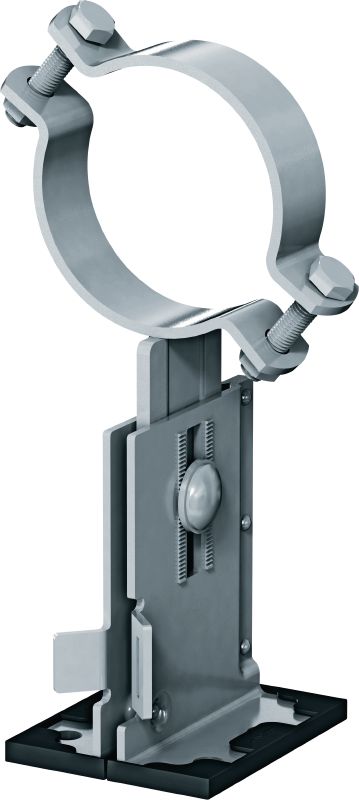

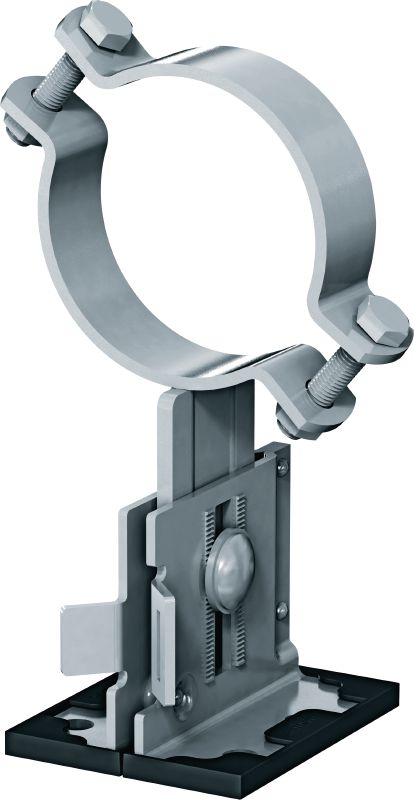

Talpă colier MP-PS 1-1

Talpă colier cu acoperire pentru exterior (OC), cu reglare a înălțimii și pantei, pentru aplicații industriale intense cu diametre exterioare de 21-173 mm (1/2" - 6")

Rezistență la foc (da/nu): Nu
Rezistenţă la temperatură: -20 - 300 °C
Compoziţia materialului: Placă de bază: S280GD / Modif POSMAC-C, Arcuri: S235JR - DIN EN 10025, Placă de mijloc: S235JR - DIN EN 10025, Placă glisantă: PA66 + GF30, Bolţ: Oţel calitatea 8.8, Piuliţă: Oţel calitatea 8

Alege opțiunile

Interval de strângere - D

21 - 26 mm
26 - 31 mm
32 - 37 mm
38 - 44 mm
45 - 51 mm
52 - 58 mm
59 - 65 mm
68 - 74 mm
75 - 81 mm
88 - 94 mm
100 - 108 mm
110 - 118 mm
125 - 133 mm
136 - 144 mm
152 - 162 mm
163 - 173 mm

Distanța de la sol la baza conductei

88.5 - 116 mm
116 - 171 mm
171 - 223.5 mm

Mărimea nominală a ţevii (imperial)

1/2 in
3/4 in
1 in
1-1/4 in
1-1/2 in
2 in
2-1/2 in
3 in
3-1/2 in
4 in
5 in
6 in

Mărimea nominală a ţevii

15 mm
20 mm
25 mm
32 mm
40 mm
50 mm
65 mm
80 mm
100 mm
125 mm
150 mm

Cantitate pe pachet

Opțiuni produs

Cantitate

Pachete

Total bucăți

Nu poți vizualiza prețurile companiei tale

Te rugăm conectează-te sau înregistrează-te pentru a vedea prețurile companiei tale

După aplicarea discount-ului

De la 1.210,69 RON

Caracteristici tehnice

Rezistență la foc (da/nu)

Rezistenţă la temperatură

-20 - 300 °C

Compoziţia materialului

Placă de bază: S280GD / Modif POSMAC-C, Arcuri: S235JR - DIN EN 10025, Placă de mijloc: S235JR - DIN EN 10025, Placă glisantă: PA66 + GF30, Bolţ: Oţel calitatea 8.8, Piuliţă: Oţel calitatea 8

Grosimea materialului

placă de bază: 4 mm, Placă de mijloc: 7 mm, Placă glisantă: 3 mm, Șaibă dințată: 4 mm

Finisarea suprafeţei

De exterior - HDG

Zincat la cald

Oțel inoxidabil

Condiţii de mediu

Exterior, poluare redusă până la moderată (C3/C4 - redusă)

Tip material de bază

Beton, Oţel, Suport modular

Mărime cheie

19 mm

Cuplu de strângere pentru reglare înălţime

50 Nm

Lungime

141 mm

Informaţii suplimentare despre produs

Coeficient de frecare – placă glisantă (PA66-GF30) pe suprafață zinc-magneziu: 0.146, Coeficient de frecare – placă glisantă (PA66-GF30) pe suprafață zincată la cald: 0.129, Coeficient de frecare – placă glisantă (PA66-GF30) pe suprafață electro-galvanizată cu zinc: 0.177

Documente

Caracteristici și Aplicații

Caracteristici

Versatilitate integrată – folosește același sistem talpă colier pentru suporți ficși, glisanți, ghidați sau de sine stătători pe grinzile modulare Hilti, grinzi din oțel și din beton
Suport software extins – simplificați calculele folosind PROFIS, Hilti FixPoint Calculator, biblioteca BIM/CAD și diverse plug-in-uri
Date de sarcină și documentație disponibile – proiectare conform standardelor EN13480-3, Eurocode 3 și MSS-SP58 pentru componentele de suport pentru conducte
Instalare mai rapidă la locul lucrării – reglezi cu ușurință înălțimea și panta după ce ai fixat talpa colier
Interval extins de strângere – adecvat pentru diferite tipuri de conducte, cu sau fără inserții suplimentare

Aplicații

Fixarea conductelor pe grinzi din oțel, din beton sau grinzi de suport modulare Hilti
Instalarea de țevi în aplicații industriale, de generare de energie, în unități de producție în sectorul farmaceutic, electronic sau auto.
Adecvată pentru aplicații la temperaturi de până la 300 °C și pentru izolații cu o grosime de până la 220 mm
Recomandată pentru a fi utilizat în aplicații interioare sau exterioare cu un nivel redus până la moderat de poluare (C3)

Pentru informații privind aprobarea sau certificatul, consultă articolele individuale.
