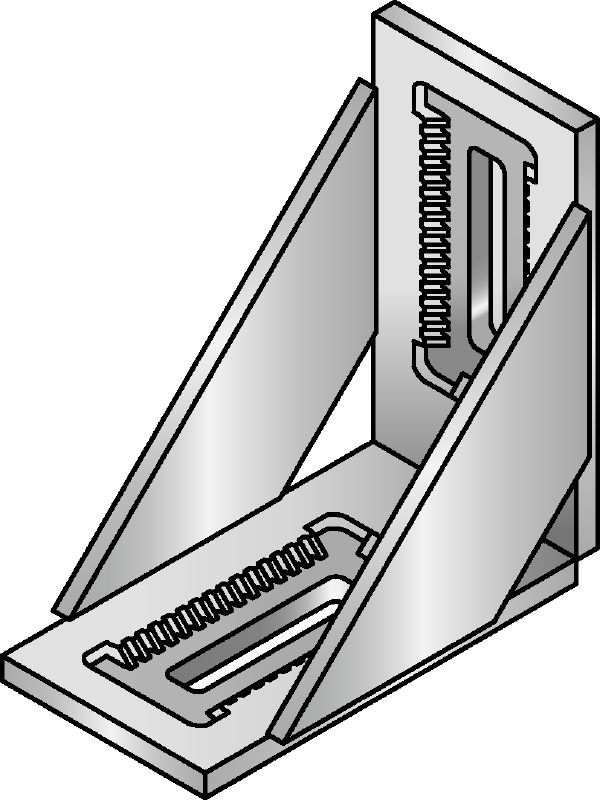

Conector MIC-BA/H

Conectori zincați la cald (HDG) performanți, ce asigură cel mai înalt nivel de versatilitate din cadrul sistemului modular MI

Compoziţia materialului: Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; Placă de sprijin, placă cu dinți: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; Bolț: oțel clasa 8.8; Piuliță: oțel clasa 8
Finisarea suprafeţei: HDG: Conector min. 55 µm - DIN EN ISO 1461; placă de sprijin, placă dințată, bolț, piuliță 45 µm - DIN EN ISO 1461
Condiţii de mediu: Exterior, poluare redusă până la moderată (C3/C4 - redusă)

Caracteristici tehnice

Compoziţia materialului

Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; Placă de sprijin, placă cu dinți: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; Bolț: oțel clasa 8.8; Piuliță: oțel clasa 8

Finisarea suprafeţei

HDG: Conector min. 55 µm - DIN EN ISO 1461; placă de sprijin, placă dințată, bolț, piuliță 45 µm - DIN EN ISO 1461

Condiţii de mediu

Exterior, poluare redusă până la moderată (C3/C4 - redusă)

Cuplu de strângere

84 Nm

Mărime cheie

19 mm

Documente

Caracteristici și Aplicații

Caracteristici

Asigură o conexiune ultra-rezistentă și rigidă pentru aplicațiile cu sarcini mari
Marjă de reglare inițială de 50 mm (2") pentru asamblare rapidă
Reglare fină de 5 mm (0,2") ce asigură o flexibilitate sporită
Design compact pentru instalare rapidă și ușoară în mai multe configurații
Nu necesită operațiuni de sudură – pentru o instalare mai rapidă și mai eficientă

Aplicații

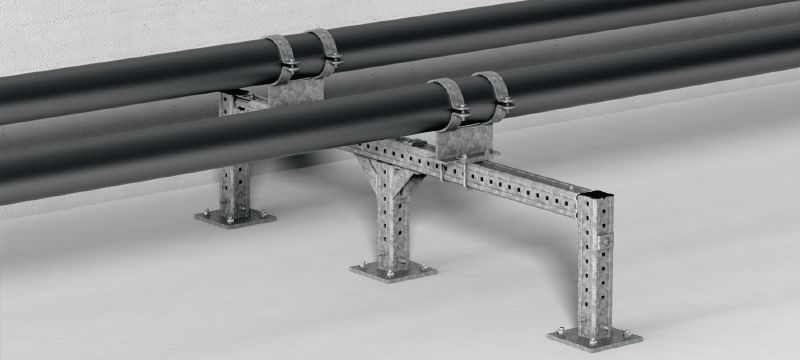

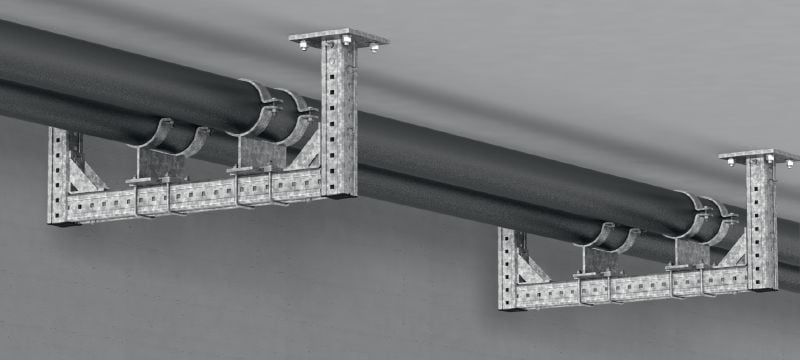

Face parte dintr-un sistem modular pentru susținerea paturilor de cabluri, a conductelor și a elementelor secundare din oțel
Conectorul este instalat extern pe grinzile MI
Se poate utiliza ca o pereche opusă pentru o conexiune ultra rigidă
Adecvat pentru utilizare cu grinzile MI 90 sau MI-120
Piesă foarte versatilă, care se poate utiliza pentru numeroase configurații, inclusiv structuri 3D

Pentru informații privind aprobarea sau certificatul, consultă articolele individuale.
