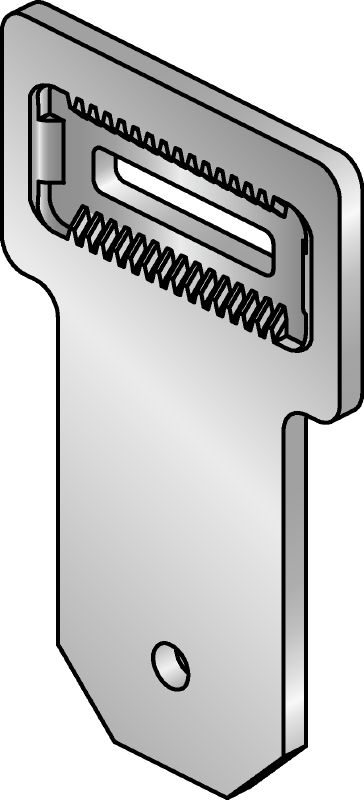

Conector MIC-U-A
Conector multi-unghi zincat la cald (HDG), utilizat în combinație cu conectorii MIC-MAH pentru fixarea în unghi a profilelor MI între ele
- Compoziţia materialului: Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; Placă dințată: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; Bolț: oțel clasa 8.8; Piuliță: oțel clasa 8
- Finisarea suprafeţei: HDG: Conector, 55 µm - DIN EN ISO 1461; Placă dințată, bolț, piuliță 45 µm - DIN EN ISO 1461
- Condiţii de mediu: Exterior, poluare redusă până la moderată (C3/C4 - redusă)
Căutări similare conector.
Caracteristici tehnice
Compoziţia materialului
Conector: DD11 MOD - HN 547, S235JR - DIN EN 10025; Placă dințată: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; Bolț: oțel clasa 8.8; Piuliță: oțel clasa 8
Finisarea suprafeţei
HDG: Conector, 55 µm - DIN EN ISO 1461; Placă dințată, bolț, piuliță 45 µm - DIN EN ISO 1461
Condiţii de mediu
Exterior, poluare redusă până la moderată (C3/C4 - redusă)
Cuplu de strângere
84 Nm
Mărime cheie
19 mm
Documente
Caracteristici și Aplicații
Caracteristici
- Conectorul este prevăzut cu piulițe cu autoblocare pentru protecție împotriva vibrațiilor
- Ajustare fină cu până la 5 mm
- Fixare cu pană pentru transferul optim al forțelor și momentelor
Aplicații
- Pentru suporturi / montanți de colț la unghiuri între 0° și 180°
Pentru informații privind aprobarea sau certificatul, consultă articolele individuale.
